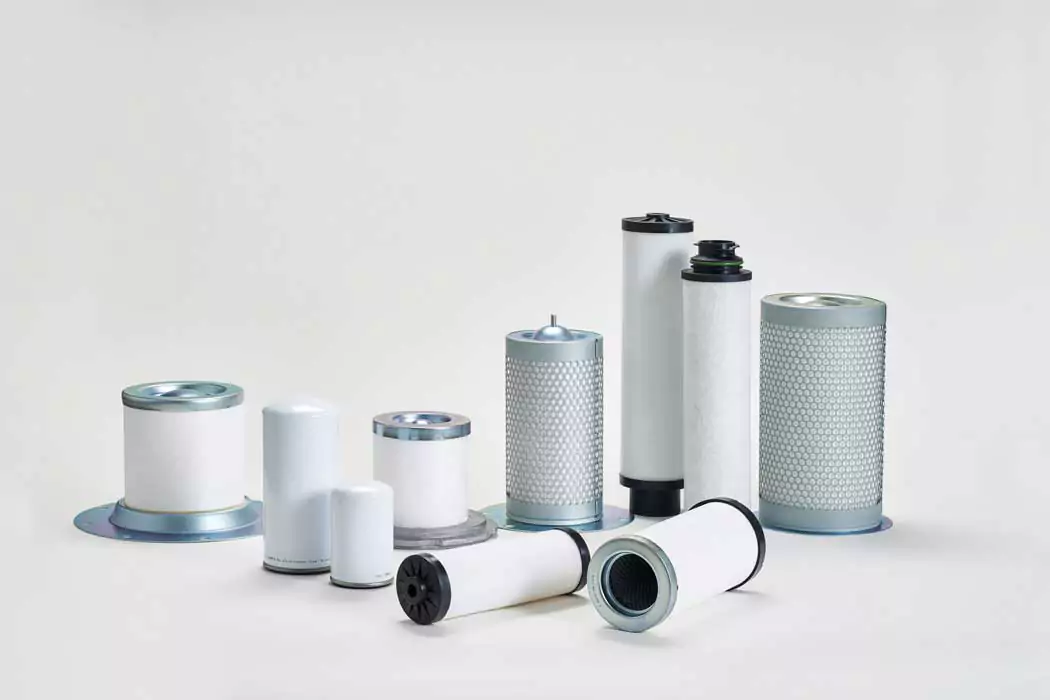

فیلتر سپراتور

فیلتر سپراتور چیست؟

فیلتر سپراتور مثل فیلتر هوا یا فیلتر روغن نیست که آلودگی ها را جدا کند . فیلتر سپراتور ذرات مواد را از هم جدا میکند. مثلا وقتی آب با سوخت و یا ذرات روغن با هوا قاطی شده باشد به کمک فیلتر سپراتور این ذرات مواد از هم جدا می شود.

نقش فیلتر سپراتور کمپرسور چیست؟ فیلتر سپراتور کمپرسور در کمپرسور های تزریق روغنی به کار می رود. هوا وارد مخزن فشرده سازی می شود و با روغن آمخته می شود. پس از فشرده شدن هوا روغن باید از آن جدا شود. جدا کردن روغن از هوای فشرده شده در دو مرحله اصلی و یک مرحله مکمل اتفاق می افتد.

فیلتر سپراتور SEPRATOR به معنای جداکننده می باشد و به منظور تفکیک هوا و روغن از یکدیگر پس از فشرده شدن هوا در کمپرسور به کار می رود. فیلتر سپراتور یکی از قطعات مصرفیِ کمپرسورهای هوای فشرده روغنی است. (کمپرسور هوای فشرده ، نیروی پنوماتیک یا نیوماتیک را در اختیار ما قرار می دهد که علاوه بر قدرت بالایی که دارند برای کار در محیط دور از دسترس به برق مناسب تر و برای کار در محیط های مرطوب ایمن تر از نیروی برق است.

پاسخ به این سوال که چرا به وجود روغن در زمان فشرده سازی نیاز داریم در فهم عملکرد فیلتر سپراتور به ما کمک می کند. در داخل محفظه هواساز کمپرسورهای تولید هوای فشرده روغنی از نوع پیچشی دو روتور قرار دارد. یکی از روتورها که متصل به شفت موتور است را روتور نر و دیگری را روتور ماده می نامیم. روتورهای نر و ماده با به حرکت در آمدن موتور کمپرسور در هم تنیده می شوند. فاصله بین این دو روتور در هر پیچی به هم نزدیک تر می شود. زمانی که ذرات هوا در بین این فاصله قرار می گیردبا گردش روتور نر و ماده ، ذرات به هم نزدیک تر می شوند و هوا فشرده تر می شود.

فشرده سازی هوا به شدت گرما زاست اما هوا به خودی خود عایق مناسبی برای انتقال حرارت نیست و نیاز به وجود سیال دیگری داریم که حرارت را انتقال بدهد. از طرفی فقط شفت روتور نر به موتور متصل است و برای انتقال قدرت بین دو روتور نیاز به سیالی است که فضای بین دوروتور را پر کند. از طرفی این سیال باید تحمل دماهای بالاتر را داشته باشد و به سرعت تبخیر نشود. بنابراین ناگزیر به پاشش روغن کمپرسور در مخزن هواساز کمپرسور هستیم. اما هوای خروجی از واحد هواساز کمپرسور ، باید عاری از روغن باشد. از همین رو هوای فشرده که با روغن آمیخته شده است را از فیلتر سپراتور عبور می دهیم و روغن کمپرسور را از آن جدا می کنیم.

خرید انواع فیلتر سپراتور بر اساس ابعاد

فیلتر سپراتور فلنچ دار (فلنج دار) و بدون فلنچ (فلنج) :

اگر در طراحی لبه در نظر گرفته نشده باشد d2 با d1 برابر می شود. فیلتر های سپراتور بدون فلنچ با فشار در جای خود ثابت می شوند اما فیلتر های فلچ دار با یک واشر آب بندی در جای خود ثابت می شوند.در فیلتر های فلنچ دار ممکن است بر روی فیلتر سوراخ هایی تعبیه شده باشد.در زمان خرید فیلتر سپراتور باید به تعداد سوراخ ها، قطر سوراخ ها و فاصله مرکز شان تا مرکز دهانه فیلتر دقت شود.

فیلتر سپراتور کاسه بیرونی و کاسه داخلی :

ارتفاع h2 اگر صفر باشد تانک یا کاسه ته فیلتر که برای جمع کردن روغن بکار می رود بیرون زدگی ندارد . همین تفاوت به ظاهر کوچک در طراحی فیلتر های سپراتور در مشخصات فنی تغییرات محسوسی ایجاد می کندو بر میزان جریان عبوری هوا و اختلاف فشار داخل و بیرون فیلتر موثر است.

فیلتر سپراتور پیچ دار:

در بعضی از نمونه های فیلتر سپراتو بر روی تانک کوچک انتهایی یک عدد پیچ نگهدارنده نیز تعبیه می شود. اتصال این پیچ در کمپرسور هایی که مخازن بزرگی دارند به ثابت ماندن فیلتر کمک میکند .

تولیدکنندگان معتبر فیلتر سپرایتور

اغلب شرکت های سازنده کمپرسور ، لوازم مصرفی آن مانند فیلترهای سپراتور را نیز تولید می کنند و در مدت زمان گارانتی کمپرسور باید ازلوازم جانبی همان برند استفاده کنیم. معروف ترین شرکت های تولید کننده خارجی فیلتر سپراتور عبارتند از مان فیلتر MANN ، اطلس کوپکو Atlas copco ، اینگرسولرند Ingersoll Rand ، کامپیر compair ، کیسیر یا کایزر Kaeser ، بوگ Boge و فینی FINI . در این بین بهترین فیلتر سپراتور کمپرسور المنتی یا اینترنال مربوط به اطلس کوپکو و باکیفیت ترین فیلتر اکسترنال و یا کارتریجی مربوط به برند مان فیلتر می باشد.

لیست فیلتر سپرایتور کمپرسور

نام محصول	کد فنی	قطر سیلندر	قطر فلنچ سرباز	دهانه فلنچ	تعداد سوراخ فلنچ	قطر سوراخ فلنچ	ارتفاع سیلندر	پیچ دار
سپراتور P175	8112211020	135	175	90	–	–	300	–
سپراتور P175 (20 سانتی)	8112211021	135	175	90	–	–	200	–
سپراتور P175 (23 سانتی)	8112211014	135	175	90	–	–	230	–
سپراتور P175 (25 سانتی)	8112211013	135	175	90	–	–	250	–
سپراتور P175 (35 سانتی)	8112211031	135	175	90	–	–	350	–
سپراتور P175 (40 سانتی)	8112211041	135	175	90	–	–	400	–
سپراتور P175 بدون فلنج 16 سانتی	8112211004	135	–	90	–	–	160	–
سپراتور P175 بدون فلنج 18/5 سانتی	8112211007	138	–	83	–	–	180	–
سپراتور 6030	8112213230	210	260	160	–	–	320	–
سپراتور 6030 (30 سانتی)	8112213222	210	275	160	–	–	300	–
سپراتور 6060N / 6075N	8112213215	220	275	160	–	–	230	M8 × 20
سپراتور 6200N	8112214333	300	350	222	–	–	350	–
سپراتور P375	8112213310	210	330	160	–	–	250	M8 × 20
سپراتور P380	8112214300	275	305	210	–	–	190	–
سپراتور P600	8112214310	275	305	210	–	–	250	M8 × 20
سپراتور P600 بلند (40 سانتی)	8112214351	275	325	210	–	–	400	–
سپراتور P600 (32 سانتی) بدون پیچ	8112214334	275	325	210	–	–	320	–
سپراتور P600 (32 سانتی) بدون پیچ	8112214341	272	305	210	–	–	380	–
سپراتور P750	8112214343	755	305	210	–	–	380	M8 × 20
سپراتور SP55	8112213262	210	300	160	–	–	460	–
سپراتور SP200	8112214311	275	305	210	–	–	250	–
سپراتور SP220	8112214364	275	305	210	–	–	460	–
سپراتور SP250	8112215460	345	395	265	–	–	460	–
سپراتور SP250 ارتفاع 44 سانت	8112215552	345	430	265	–	–	440	–
سپراتور Ingersoll Rand 45kw	8112213100	210	242	160	–	–	145	–
سپراتور Ingersoll Rand 900	8112214361	275	350	210	–	–	500	–
سپراتور Ingersoll Rand 900 (30 m)	8112214420	275	360	210	–	–	300	–
سپراتور Ingersoll Rand 160 kw	8112214460	275	380	210	–	–	460	–
سپراتور Ingersoll Rand به کد فنی 93522902	8112212023	170	195	210	–	–	300	–
سپراتور Nirvana 37-60	8112212223	170	260	124	–	–	300	–
سپراتور Nirvana 37-60 سوراخ دار	8112212224	170	260	120	8	18	300	–
سپراتور Nirvana 75-200	8112214450	275	380	210	–	–	430	–
سپراتور L55 G / L75 G	8112213232	220	275	160	–	–	300	–
سپراتور L132-160	8112216540	395	440	326	–	–	370	–
سپراتور ZITAIR 250	8112214421	275	375	210	10	22	300	–
پراتور HOLMAN 2150 S	8112212100	170	220	124	6	14	160	M8 × 20
سپراتور SC7 DS / SC7 D/ SC5 DS/ SC5 ES	8112213251	220	275	160	–	–	440	–
سپراتور XA40 / دل واگن 512	8112212110	170	220	124	6	14	230	M8 × 20
سپراتور XA80 / XA60 / GA37	8112212221	170	300	124	12	14	300	M8 × 20
سپراتور XA85	8112213211	220	300	160	12	17	250	–
سپراتور XA85 پیچ دار	8112213214	220	300	160	12	17	250	M8 × 20
سپراتور XA85 سفارشی (فلنچ 36 ارتفاع 28)	8112213421	220	360	160	8	20	280	–
سپراتور XA120	8112212260	170	300	124	12	19	490	M8 × 20
سپراتور XA120 (26cm)	8112212222	170	300	124	12	19	260	M8 × 20
سپراتور XA175 / XA125 موتور بزرگ	8112214430	270	400	160	16	24	350	–
سپراتور XA175 موتور کوچک	8112211120	135	250	90	10	18	290	–
سپراتور XA210D	8112214461	275	400	210	16	24	500	–
سپراتور XA350 / GA808	8112214490	275	400	210	16	24	820	–
سپراتور XA355 / XA940	8112214470	255	400	160	16	24	550	–

نام محصول	کد فنی	قطر سیلندر	قطر فلنچ سرباز	دهانه فلنچ	تعداد سوراخ فلنچ	قطر سوراخ فلنچ	ارتفاع سیلندر	پیچ دار
سپراتور (1998) GA5 / GA10	8112210002	73	124	35	6	12	145	–
سپراتور GA22	8112211110	135	220	90	6	15	250	M8 × 20
سپراتور (17cm) GA22 – دیجیتالی	8112211100	135	220	90	6	15	170	–
سپراتور GA11-22 (from 1995)	8112211101	135	240	90	6	15	170	–
سپراتور GA22 دو سر باز فلنچ دار	8112211102	141	216	87	8	19	200	–
سپراتور (2002) GA30	8112211103	131	204	72	–	–	128	–
سپراتور GA30-45 (from 1994)	8112212210	170	300	124	8	14	230	–
سپراتور GA30-45 (from 1998)	8112212200	170	300	124	8	14	170	–
سپراتور GA37 Plus	8112212211	170	300	124	–	–	250	–
سپراتور GA45	8112213234	220	300	160	16	17	350	–
سپراتور GA55	8112213233	220	300	160	12	17	350	–
سپراتور GA55 C	8112213410	220	360	160	8	20	250	–
سپراتور GA55 بدون سوراخ (39cm)	8112213341	220	310	160	–	–	390	–
سپراتور GA45 Plus	8112212212	170	300	124	–	–	250	–
سپراتور GA55 Plus	8112213420	210	360	160	8	14	270	–
سپراتور GA75 Plus	8112213423	220	363	160	10	18	270	–
سپراتور (1996) GA55 / GA75	8112213422	238	400	160	8	18	300	–
سپراتور GA90-160	8112215650	345	495	265	16	25	450	–
سپراتور GA90-160 (12سوراخ)	8112215550	345	450	265	12	18	450	–
سپراتور (2006) GA90-110	8112215821	345	595	265	12	25	275	–
سپراتور GA90-160 (بدون سوراخ)	8112215560	345	430	265	–	–	460	–
سپراتور GA90-160 (بدون سوراخ) (60cm)	8112215580	345	440	265	–	–	600	–
سپراتور (1999) GA132-200	8112215830	345	595	265	16	25	350	–
سپراتور GA132-160 بدون سوراخ (30cm)	8112215420	345	380	265	–	–	300	–
سپراتور GA90-160 لبه کوتاه	8112215551	345	410	265	–	–	450	–
سپراتور (1999) GA90-110	8112215820	345	595	265	15	22	270	–
سپراتور (1999) GA90-110 (19 سوراخ)	8112215822	345	595	265	19	25	280	–
سپراتور GA315 (2000) / GA200 (2000) / HY200-250	8112215870	345	595	265	16	25	540	–
سپراتور (2000) GA250	8112215871	345	595	265	12	25	540	–
سپراتور GA315 VSD	8112215872	345	595	265	17	25	540	–
سپراتور GA200 / GA250 / GA315	8112216680	395	495	326	16	25	600	–
سپراتور کمپرسور هرتز مدل HSC75	8112214321	300	350	222	–	–	290	–
سپراتور کمپرسور هرتز مدل HSC270	8112215651	345	495	265	16	22	420	–
سپراتور SCR50-70	8112212013	170	200	124	–	–	225	–
سپراتور CV160	8112212250	165	280	110	8	18	405	M10 × 60
سپراتور CV160 بدون سوراخ	8112212251	165	280	110	–	–	405	M10 × 60
سپراتور CV250	8112213460	220	360	160	16 , 2	18 , 10	460	–
سپراتور CV250 (55kw) لبه کوتاه	8112213261	210	260	160	–	–	460	–
سپراتور CV250 فلنچ 32	8112213360	220	320	160	12	17	460	–
سپراتور CR400	8112213370	210	330	160	8	24	520	–
سپراتور CR400 لبه کوتاه	8112213270	210	260	160	–	–	520	–
سپراتور CR400 (فلنچ 28/5، ارتفاع 36)	8112213240	210	285	160	–	–	360	–
سپراتور CSR45	8112213223	210	300	160	–	–	260	–
سپراتور B100 کوتاه (16 سانتی)	8112211001	115	–	68	–	–	160	–
سپراتور B100 کوتاه (24 سانتی)	8112211016	115	–	68	–	–	240	–
سپراتور B100	8112211040	115	–	68	–	–	335	–
سپراتور B150	8112211060	115	–	68	–	–	500	–
سپراتور B200	8112213280	220	260	160	–	–	600	–
سپراتور B250	8112214320	300	350	222	–	–	300	–

نام محصول	کد فنی	قطر سیلندر	قطر فلنچ سرباز	دهانه فلنچ	تعداد سوراخ فلنچ	قطر سوراخ فلنچ	ارتفاع سیلندر	پیچ دار
سپراتور B300	8112214362	300	350	222	–	–	500	–
سپراتور B350	8112214340	300	350	222	–	–	400	–
سپراتور ML18.5	8112211000	135	175	90	–	–	160	–
سپراتور ML22-37	8112212010	170	200	124	–	–	220	–
سپراتور ML50	8112212120	170	240	120	–	–	260	–
سپراتور ML50 (22 cm)	8112212111	170	240	120	–	–	220	–
سپراتور ML50 (37 cm)	8112212140	170	240	120	8	14	370	–
سپراتور ML75	8112213220	220	290	160	–	–	300	–
سپراتور ML75 فلنچ 40 سانتی	8112213424	220	400	160	8	20	300	–
سپراتور ML150	8112214560	300	440	222	–	–	500	–
سپراتور MH55	8112213210	220	290	160	–	–	250	–
سپراتور (46cm) MH55	8112213260	220	290	160	–	–	460	–
سپراتور MH55 سفارشی (فلنچ 27/5 ارتفاع 23)	8112213212	220	275	160	–	–	230	–
سپراتور RA40	8112213231	220	260	160	–	–	320	–
سپراتور RA40 (25 cm)	8112213213	220	270	160	–	–	250	–
سپراتور RA60 / 6060	8112214330	275	325	210	–	–	320	–
سپراتور RA60 (25 cm)	8112214312	275	325	210	–	–	250	–
سپراتور RA60 (30 cm)	8112214323	275	325	210	–	–	300	–
سپراتور RA60 (40 cm)	8112214342	275	325	210	–	–	400	–
سپراتور RA60 (45 cm)	8112214352	275	325	210	–	–	450	–
سپراتور RA60 (84 cm)	8112214394	275	325	210	12	14	840	–
سپراتور RA100 / Direct132	8112214350	300	350	222	–	–	450	–
سپراتور RA100 فلنچ سوراخ دار قطر 40	8112214451	300	400	222	12	30	450	–
سپراتور RA100 سفارشی (فلنچ 40 ارتفاع 70)	8112214492	300	400	222	–	–	700	–
سپراتور RA100 سفارشی (فلنچ 40 ارتفاع 72)	8112214493	300	400	222	12	25	720	–
سپراتور RA100 فلنچ دو پله قطر 52	8112214790	300	520	222	–	–	685	–
سپراتور RA150	8112214390	300	350	222	–	–	650	–
سپراتور Kaeser (20cm)	8112212000	170	200	124	–	–	200	–
سپراتور Kaeser (25cm)	8112212011	170	200	124	–	–	250	–
سپراتور Kaeser (30cm)	8112212020	170	200	124	–	–	300	–
سپراتور Kaeser (35cm)	8112212030	170	200	124	–	–	350	–
سپراتور Kaeser (40cm)	8112212040	170	200	124	–	–	400	–
سپراتور Kaeser (43cm)	8112212050	170	200	124	–	–	430	–
سپراتور Kaeser (49cm)	8112212261	170	200	124	–	–	490	–
سپراتور Kaeser مدل M12/M12E/M15L/M15R	8112210005	80	–	43	–	–	160	–
سپراتور Kaeser مدل M31/M32/M34 E	8112211006	135	160	90	–	–	170	–
سپراتور Kaeser مدل ASK27/ASK32/ASK35	8112211011	135	160	90	–	–	230	–
سپراتور Kaeser قطر 14 (دو سر باز)	8112211002	140	157	90	–	–	200	–
سپراتور Kaeser مدل M37 /M35	8112212012	170	200	124	16	14	230	–
سپراتور Kaeser قطر 16/5 (30cm)	8112212022	165	200	120	–	–	300	–
سپراتور Kaeser مدل BSD62/BSD72/BSD81	8112213221	220	300	160	12	22	270	–
سپراتور Kaeser مدل CS75-120	8112214363	275	330	210	–	–	460	–
سپراتور Kaeser مدل DSD142	8112214370	275	325	210	–	–	520	–
سپراتور Kaeser مدل ESD251/ESD351/ESD361	8112216580	395	432	326	–	–	600	–
سپراتور Kaeser مدل DSD141	8112216541	395	430	326	–	–	400	–
سپراتور Kaeser مدل GS650	8112216571	395	434	326	–	–	510	–
سپراتور Kaeser	8112216750	395	550	326	12	24	440	–
سپراتور HY37-45-55	8112212220	170	260	124	12	14	300	–
سپراتور HY75	8112212041	170	200	120	–	–	400	–

نام محصول	کد فنی	قطر سیلندر	قطر فلنچ سرباز	دهانه فلنچ	تعداد سوراخ فلنچ	قطر سوراخ فلنچ	ارتفاع سیلندر	پیچ دار
سپراتور HY90-110	8112214360	275	325	210	–	–	500	–
سپراتور HY132-160 / 6150	8112214380	300	350	222	–	–	600	–
سپراتور HY75 – فلنچ 23 سانتِی	8112212141	170	230	124	–	–	400	–
سپراتور XP750 (35 سانتی)	8112216530	395	440	326	–	–	350	–
سپراتور XP750	8112216570	395	440	326	–	–	520	–
سپراتور XP900 / P900	8112216590	395	440	326	–	–	620	–
سپراتور XP750 (Pleated)	8112216571	395	440	326	–	–	520	–
سپراتور XP900 / P900 (Pleated)	8112216591	395	440	326	–	–	620	–
سپراتور دریل واگن 825	8112214331	300	335	222	–	–	320	–
سپراتور دریل واگن 825 دو فاز	8112214332	300	335	222	–	–	320	–
سپراتور دریل واگن فلنچ 39 ارتفاع 28	8112214422	300	390	222	–	–	280	–
سپراتور Gardner Denver مدل VS 45-50-70	8112210051	100	–	42	–	–	415	–
سپراتور Gardner Denver کد فنی QX102271 ( درونی )	8112214951	275	604	210	–	–	425	–
سپرتور Gardner Denver کد فنی 55B29 ( بیرونی )	8112218981	482	604	380	–	–	570	–
سپراتور تامراک (40kw)	8112213250	210	260	160	–	–	410	–
سپراتور Sullair مدل LS12 Leak Free (درونی)	8112211310	135	350	90	–	–	230	–
سپراتور Sullair مدل LS12 Leak Free (بیرونی)	8112214322	275	350	210	8	18	280	–
سپراتور Sullair (67 سانتی)	8112214391	300	350	222	8	18	670	–
سپراتور بولایت (Bolaite)	8112213340	220	350	160	–	–	400	–
سپراتور Ecoair به کد فنی BN20662	8112214392	300	350	222	12	17	700	–
سپراتور Mikropor به کد MSB 5377-S	8112214393	275	350	210	–	–	670	–
رسپراتور موتور دویتس سه سیلندر	8112211010	110	160	60	–	–	250	–
سپراتور CA 1-85	8112211012	115	–	85	–	–	255	–
سپراتور دو سر باز قطر 7/5	8112210020	74	–	40	–	–	255	–
سپراتور دو سر باز قطر 10/5	8112211015	106	–	70	–	–	250	–
سپراتور دو سر باز قطر 15/5	8112212060	155	–	108	–	–	500	–
سپراتور دو سر باز قطر 16/5	8112212032	165	–	125	–	–	315	–
سپراتور دو سر باز قطر 17	8112212031	170	–	124	–	–	338	–
سپراتور پرتابل قطر 10	8112210004	100	–	51	–	–	158	–
سپراتور پرتابل قطر 12/5	8112211003	125	–	38	–	–	170	–
سپراتور پرتابل قطر 12/5ارتفاع 26	8112211023	125		38	–	–	240	–
سپراتور پرتابل قطر 17/5	8112212021	175	–	54	–	–	280	–
سپراتور پرتابل قطر 22	8112213040	220	–	73	–	–	375	–
سپراتور اورینگ خور قطر 7	8112210021	72	–	27	–	–	254	–
سپراتور اورینگ خور قطر 8	8112210011	80	–	42	–	–	247	–
سپراتور کارتریجی قطر 10	8112210041	100	–	54	–	–	395	–
سپراتور قطر 10 بدون فلنچ	8112211005	108	–	57	–	–	125	–
سپراتور قطر 10 ارتفاع 35	8112210030	100	–	45	–	–	345	–
سپراتور سفارشی (قطر 73 فلنچ 115)	8112210001	73	115	35	–	–	145	–
سپراتور سفارشی (O=275-F=400-H=300)	8112214423	275	400	210	6	10	300	–
سپراتور اورینگ خور کمپرسور ژاپنی	8112210004	80	–	44	12	22	200	–
سپراتور فلنچ دار قطر 7	8112210011	69	115	29	–	–	235	–
سپراتور فلنچ دار قطر 25	8112213342	250	350	180	–	–	360	–
سپراتور بدون فلنچ قطر 14	8112211080	142	–	57	12	18	560	–
سپراتور کمپرسور WORTHINGHTON	8112212024	165	–	125	–	–	265	–
سپراتور M31 ارتفاع 6/5	8112211008	135	160	90	–	–	65	–
سپراتور کمپرسور مفیدی 200kw	8112215590	345	435	265	–	–	860	–
سپراتور کمپرسور Becker مدل U 4.300	8112211022	102	–	63	–	–	300	–
